Komprimering af bærelag: derfor synker belægningen, og sådan undgår du det

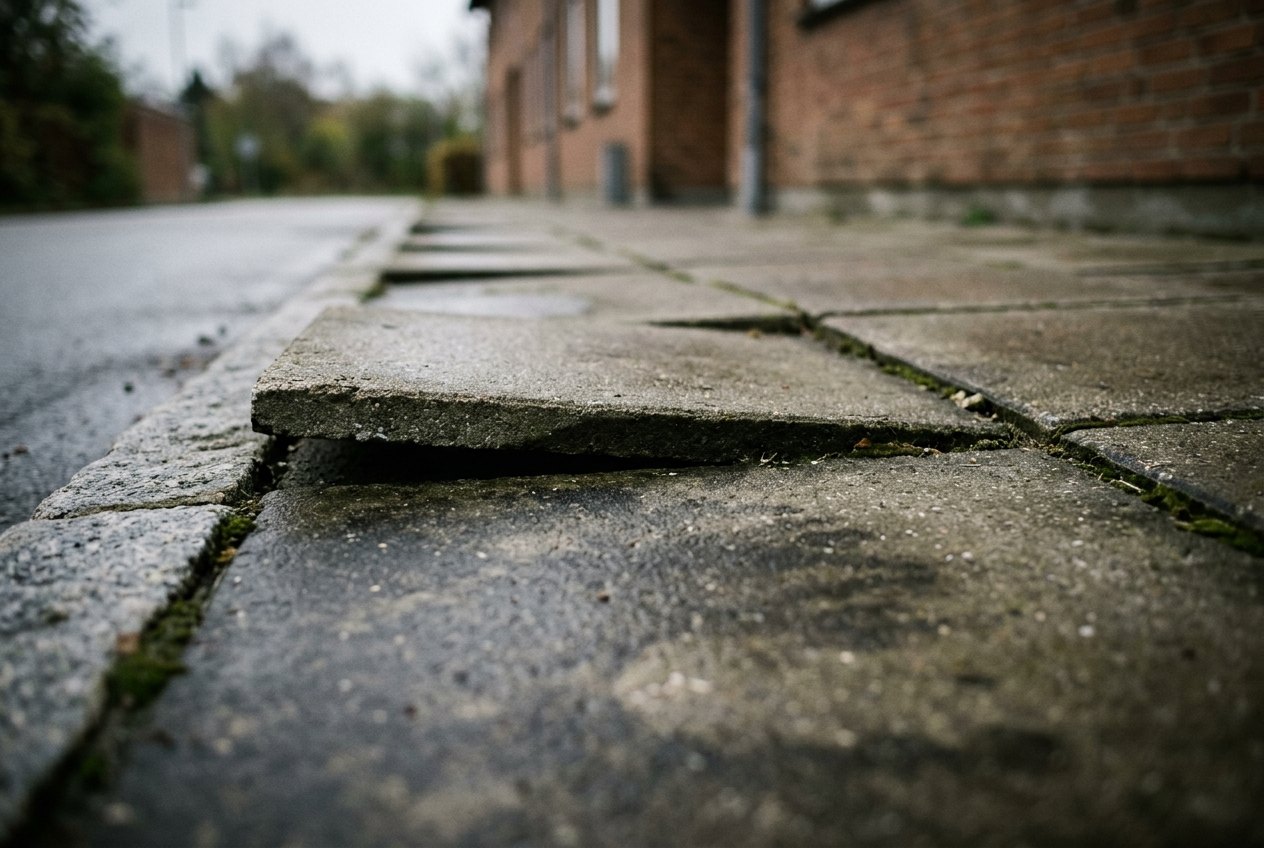

Alle har set den. Indkørslen med en sænkning midt i, hvor vandet samler sig efter regn, og hvor et par fliser vipper, når bilen kører over. Belægningen ser ud til at være problemet, men det er den næsten aldrig. Fejlen ligger nede i bærelaget, og den blev lavet, længe før den første sten kom på plads. Her får du lagtykkelserne, antallet af overkørsler, hvad vandindholdet betyder, og hvordan du ved, at det er godt nok.

Derfor synker belægningen

En belægning bærer ikke sig selv. Den fordeler last ned i lagene under sig, og de lag skal være så faste, at de ikke kan pakke sig yderligere sammen, når der kommer trafik på. Sker det alligevel, er det fordi luften stadig sad i materialet, da stenene blev lagt. Så kommer der en fordybning, hvor bilen holder eller drejer, vandet bliver stående, og om vinteren fryser det og løfter belægningen yderligere. Fugerne åbner sig, fugesandet vaskes ud, og stenene begynder at vandre. Det ender med en omlægning, og det er en dyr måde at lære, at der skulle have været kørt to omgange mere med maskinen.

Opbygningen nedefra

En belægning består af fire lag med hver sin opgave. Nederst råjorden, som skal renses helt for muld, rødder og blødt materiale. Muld rådner og pakker sig, og det er derfor, en belægning lagt direkte på afskrabet græs altid synker.

Ovenpå ligger bundsikringslaget, typisk et sandmateriale i 0 til 63 mm. Det bærer, og det leder vand væk, så der ikke står frit vand under belægningen om vinteren. Er underbunden frostfarlig jord som ler, skal laget være tykkere, fordi frosten ellers løfter hele konstruktionen.

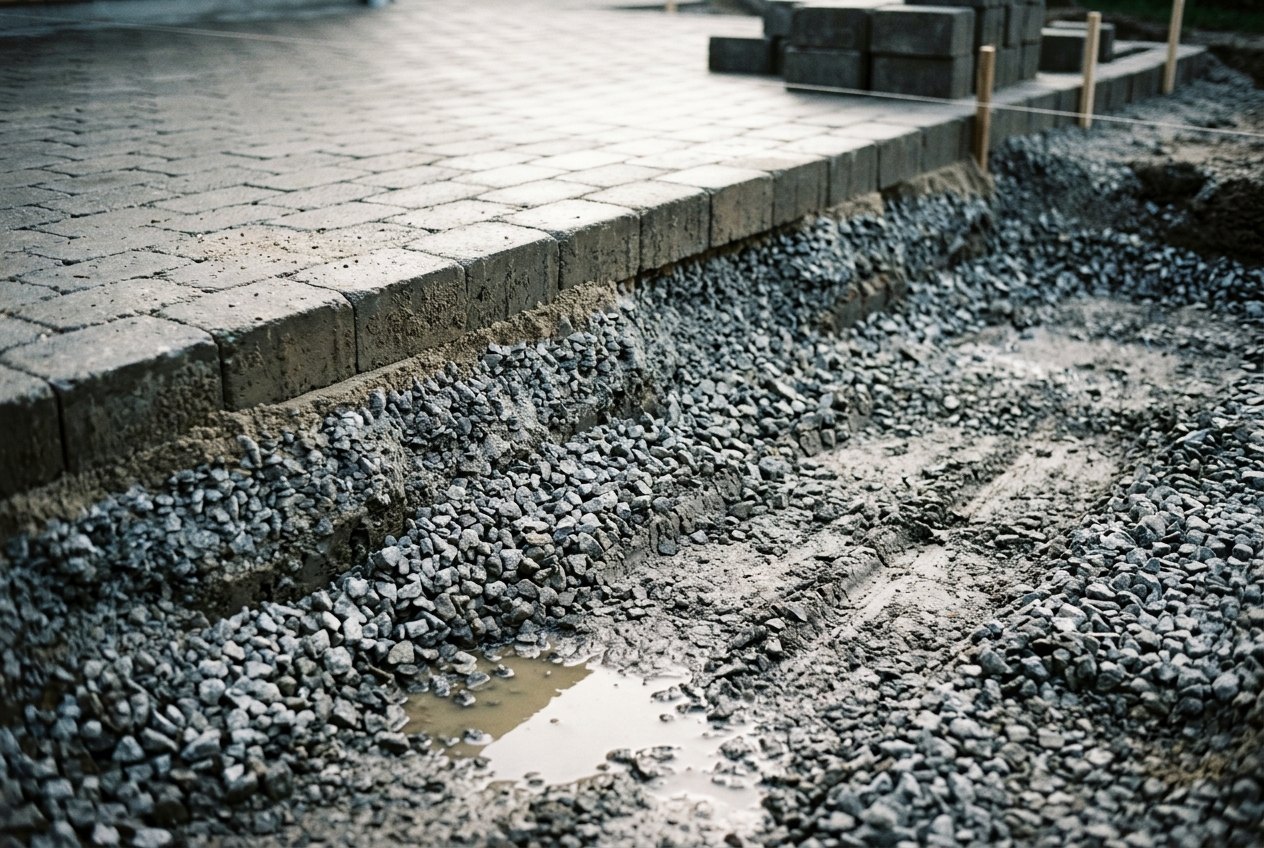

Så kommer bærelaget i stabilt grus. Kombinationen af fine partikler og knuste sten låser materialet fast, når det komprimeres, og det er derfor stabilgrus og ikke almindeligt grus. Øverst ligger afretningslaget af velgraderet grus i 0 til 8 mm. Ifølge IBF skal det være 3 cm plus minus 1 cm og komprimeres let ved fliser, mens det udelades ved belægningssten. Materialerne finder du under beton og belægning.

Lagtykkelse: komprimér i lag, ikke i ét

Den fejl, der koster flest omlægninger, er at fylde hele bærelaget på én gang og køre maskinen hen over toppen. Overfladen bliver hård at gå på, og det føles rigtigt. Men vibrationen arbejder kun et stykke ned i materialet, og under den hårde skorpe ligger resten løst og venter på at pakke sig sammen, når bilen kommer. Læg derfor materialet på i lag og komprimér hvert lag for sig. Vejledende arbejdes der med 10 til 15 cm ad gangen, og der køres færdigt, inden næste lag fyldes på.

Den samlede tykkelse afhænger af underbund og belastning og skal vurderes på stedet, ikke slås op i en tabel. Vejledende regnes der ofte med omkring 15 cm komprimeret bundsikring under en terrasse med gående færdsel og markant mere under en indkørsel med bil, hvor 30 cm er et almindeligt niveau. Husk ved bestillingen, at materialet sætter sig cirka 20 procent, når det komprimeres. Bestiller du efter den færdige tykkelse, kommer du til at mangle, og en ekstra tur med motorbør eller minilæsser midt i arbejdet er sjældent det, tidsplanen mangler.

Antal overkørsler og mønster

Én tur hen over fladen er ikke komprimering, det er en køretur. Materialet skal arbejdes sammen fra flere retninger, før kornene finder plads og låser. Kør derfor først hele fladen på tværs, dernæst på langs, og læg banerne, så de overlapper med god margin. Tre omgange over hele fladen er et fornuftigt minimum, og på tungere opbygninger flere. Start langs kanter, kantsten og bygninger, hvor materialet har mindst modstand og derfor sætter sig mest, og arbejd indad.

Fortsæt, indtil maskinen ikke synker længere. Det mærkes tydeligt: pladen holder op med at grave sig ned og begynder at glide hen over fladen, og lyden bliver hårdere, fordi vibrationen kastes tilbage i stedet for at blive optaget af materialet. Begynder maskinen at hoppe, er laget fast, og så er det tid til næste lag.

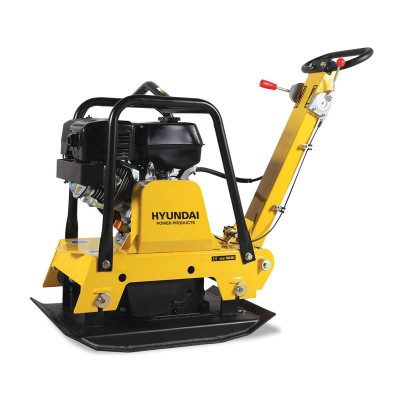

Pladevibrator - Hyundai - 155 kg med frem/bak

15.995,00 kr

På lager

Hyundai 155 kg pladevibrator med frem og bak funkt…

Se produkt

Vandindholdet er det, folk overser

Tørt materiale komprimeres ikke ordentligt. Kornene glider ikke på plads, og støvet holder dem fra hinanden. Alt for vådt materiale er lige så galt, for så bærer vandet lasten i stedet for kornene, og laget pakker sig, så snart vandet forsvinder.

IBF skriver, at stabilt grus skal have et naturligt vandindhold. I praksis vurderes det i hånden: knug en håndfuld sammen. Falder den fra hinanden med det samme, er materialet for tørt, og en let vanding inden komprimeringen gør en mærkbar forskel. Efterlader klumpen vand på handsken, er det for vådt, og så skal fladen dræne først. Holder klumpen formen uden at være våd, er det rigtigt.

Maskinvalg efter opgave

Der er to typer maskiner til opgaven, og de løser hver sin del. En pladevibrator arbejder i flader og er den rigtige til bærelag under terrasse, indkørsel, garage og gårdrum samt til den afsluttende vibrering af belægningen. Vægten afgør, hvor dybt vibrationen når, og en let maskine kan kompensere med flere omgange og større overlap, men kun til et vist punkt. Hvilken vægt og hvilke funktioner der passer til hvilken opgave, har vi gennemgået i guiden til hvilken pladevibrator du skal vælge, og hele udvalget ligger under pladevibrator.

En stamper, også kaldet jordloppe, arbejder i dybden på et lille areal. Den er værktøjet i smalle render, i udgravninger omkring rør og brønde og ved opfyldning omkring stolper og fundamenter, hvor en plade hverken kan komme til eller nå dybt nok. Det er samme opgave som ved opsætning af hegn. Se maskinerne under jordloppe og det samlede udvalg under jordkomprimering og vibrering.

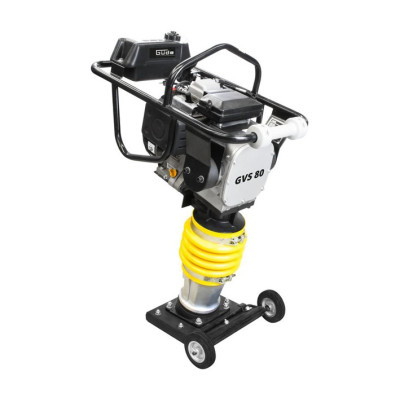

Güde jordloppe 79 kg - 4,4 hk motor

9.250,00 kr

På lager

Klassisk jordloppe fra den tyske producent Güde. M…

Se produkt

Sådan ved du, at det er nok

Uden laboratorieudstyr er der fire tegn, der holder i praksis. Maskinen synker ikke længere og begynder at glide eller hoppe. Lyden skifter fra dump til hård. Fladen giver ikke efter, når du går på den med hælen først. Og en fyldt motorbør efterlader ikke spor, når den køres hen over.

Kontrollér samtidig faldet, mens du stadig kan rette det. Alle lag skal følge belægningens ønskede fald, og IBF angiver minimum 10 promille, altså 1 cm pr. meter, på terrasser og 20 promille, altså 2 cm pr. meter, i indkørsler. Faldet skal føres væk fra bygningen.

De typiske fejl

Fem fejl går igen. For tykke lag ad gangen, hvor kun toppen bliver fast. For let maskine uden flere omgange til at kompensere. Komprimering af et vandmættet lag, som pakker sig, så snart det tørrer. Et for tykt eller ukomprimeret afretningslag, der giver bølger i fladen. Og manglende fald væk fra huset, som først opdages, når vandet står ved soklen efter det første ordentlige regnvejr.

Skal en eksisterende flade rettes op, gælder samme regler. Stenene tages op, laget under rettes og komprimeres, og stenene lægges tilbage. En fliseløfter sparer ryggen og kanterne på stenene, og en kantstenstang flytter kantsten og store fliser præcist uden at slå skår. Selve lægningen er gennemgået i guiden til hvordan man lægger fliser.

Køb udstyr til komprimering hos Primus Danmark

Primus Danmark er en dansk-ejet virksomhed med fysisk butik i Børkop, hvor maskinerne står fremme, så du kan mærke vægten og se forskellen på en let plade og en model med frem og bak, inden du beslutter dig. Rådgivningen kommer fra folk, der selv har haft maskinerne i hånden på en plads, ikke fra et datablad. Ring på 76 62 00 36 og fortæl, hvor mange kvadratmeter du skal lave, hvad der skal køre på fladen bagefter, og hvordan underbunden ser ud. Så finder vi den maskine, der passer til opgaven, i stedet for den, der bare er størst. Maskinerne klargøres på vores eget værksted, inden de sendes af sted fra lageret i Børkop.

Ofte stillede spørgsmål

Hvor tykt skal bærelaget være?

Det afhænger af underbunden og af, hvad der skal køre på fladen. Vejledende regnes der ofte med omkring 15 cm komprimeret bundsikring under en terrasse og op mod 30 cm under en indkørsel med bil. Er underbunden frostfarlig, skal laget være tykkere. Tallene gælder efter komprimering, og materialet sætter sig cirka 20 procent undervejs.

Hvor mange gange skal man køre over?

Mindst tre omgange over hele fladen, først på tværs og derefter på langs, med godt overlap mellem banerne. Stop først, når maskinen holder op med at synke og begynder at glide eller hoppe. Er maskinen let i forhold til laget, skal der flere omgange til.

Kan man komprimere i regnvejr?

Let regn på et tørt materiale gør ingen skade og kan endda hjælpe. Men er laget vandmættet, skal du vente. Vandet bærer så lasten i stedet for kornene, og fladen pakker sig igen, når det tørrer ud. Står der vand i udgravningen, skal det væk først.

Hvor tung skal pladevibratoren være?

Vægten skal følge opgaven. Til afretningslag og vibrering af belægningssten på en terrasse rækker en let maskine, et bærelag under en indkørsel kalder på en tungere model, og tunge opbygninger på en model med frem og bak. En let maskine kan kompensere med flere omgange, men den når ikke lige så dybt.

Skal man vande stabilgruset?

Kun hvis det er for tørt. Knug en håndfuld sammen: falder den fra hinanden, giver en let vanding inden komprimeringen et mærkbart bedre resultat. Efterlader klumpen vand på handsken, er materialet for vådt og skal dræne først.
